Как подключить трековый светильник

Трековые светильники, изначально созданные для промышленных объектов, быстро стали популярными в качестве подсветки офисов, торговых площадок, баров и домашних интерьеров. Они практичны, функциональны и стильны. При кажущейся сложности конструкции, монтаж осуществляется довольно легко и вполне под силу непрофессионалам.

Что такое светильник на треке?

Трековое освещение – это конструкция, состоящая из специальных реек (шин); к которым крепятся светильники. Светильники не имеют жестких крепежных элементов, поэтому могут передвигаться. Монтаж осуществляется в любой плоскости – на потолке или стене. Гармонично такого типа продукция выглядит в обстановке современных интерьеров.

Одна система может состоять из светильников разных характеристик и стилей, укомплектованных разного типа лампами. Монтаж от этого не усложняется, отличаются лишь условия эксплуатации. Процедура размещения системы на поверхности зависит от типа рейки, свойств поверхности и способа установки.

Подробная инструкция по установке шинопровода к потолку

Подключить шинопровод своими силами, без мастера, несложно. Время, потраченное на организацию такого варианта освещения, с лихвой компенсируется эстетическим эффектом и удобством пользования.

Шинопровод на потолке крепят с помощью:

• саморезов и дюбелей, если покрытие бетонное или из гипсокартона;
• подвесов для легких потолочных конструкций типа "армстронг". Чтобы обойтись без подвесов, используют подкладки.

Монтаж трекового светильника на потолок непосредственно

Процесс накладного монтажа системы состоит из нескольких последовательных действий:

1. На первом этапе работ определяются с местом расположения шинопроводов, схематично отображают желаемый вариант подключения и "рисунок", составленный из реек. На потолке или стене готовят и выводят проводку, оценивают наиболее приемлемый способ крепления – встроенный, накладной или подвесной.
2. Благодаря коннекторам, система может иметь разную длину, располагаться прямо или под углом. Если стандартная длина шины слишком велика, ее заготавливают самостоятельно. В домашних условиях трек режут с помощью ножовки (материалом для изготовления реек чаще всего является алюминий).
3. После подготовительного этапа делают разметку мест крепления. На каждой шине есть специальные отверстия для саморезов. Если их нет, в рейке сверлят отверстия в местах, где будут установлены саморезы.
4. Питание подводится с того края шины, где устанавливается клеммная колодка.
5. На противоположном краю, в целях безопасности и защиты шинопровода, ставится специальная заглушка (поставляется в комплекте или покупается отдельно); которая защищает открытые токопроводящие элементы.
6. Подвод питания происходит стандартным способом. С коннектора снимают крышку и присоединяют провода.
7. Закручивают опорный винт и окончательно фиксируют провода. Коннектор закрывают, на шину подают 220 В.

Как установить шинопровод на потолке с помощью подвесов

Подвесы используются тогда, когда иначе установить трек невозможно (например, на легкие подвесные конструкции) или же просто для эстетического эффекта – потому что так красивее.

Как монтировать светильник на треке в потолок из бетона и гипсокартона

Для размещения на поверхность из бетона и гипсокартона шаги таковы:

1. После подготовительных мероприятий и разметок, в потолке делают отверстия и вставляют дюбели.
2. Определяются с длиной подвеса. Для этого берут один из тросов и отрезают лишнюю его часть. По образцу готовят другие тросы. Ровнять их нужно очень внимательно, чтобы не допустить разницу в длине.
3. Пропускают один конец троса через пластину для крепления на рейке, другой привязывают к саморезу.
4. Саморез вкручивают в дюбель.
5. Крепежную пластину вставляют в пазы шины и фиксируют.
6. К шине подключают провода электросети, открыв крышку клеммной колодки.

После подключения крышку закрывают.

Монтаж трека в потолке «армстронг»

Размещение на потолочной поверхности типа "армстронг" осуществляется так:

1. В месте размещения трека с потолка снимают плитки. Сама по себе шина не имеет большого веса, но вся конструкция, с установленными светильниками, довольно тяжелая. Поэтому шинопровод всегда крепится к основному потолку.
2. На потолке делают разметки для тросов, просверливают отверстия и вставляют в них дюбеля.
3. Берут угольник и обозначают места прохождения тросов через плитку, делают в плитке сквозные отверстия (диаметром 2-3 мм).
4. Отмеряют необходимую часть троса и отрезают лишнее – образец готов! Ориентируясь на его длину, готовят другие тросы.
5. Через плитку пропускают трос и фиксируют его в шине.
6. Второй конец троса привязывают к саморезу. Крепежную пластину вставляют в пазы шины и фиксируют винтом. Далее повторяют пункт 6 предыдущего раздела (подключают шинопровод к проводам).

Как соединить рейки между собой

Рейки соединяются между собой через специальные коннекторы. В них заводятся кабели питания, после чего отдельные треки соединяются в единую конструкцию. Коннекторы бывают линейные, угловые, Х-образные, T-образные, гибкие:

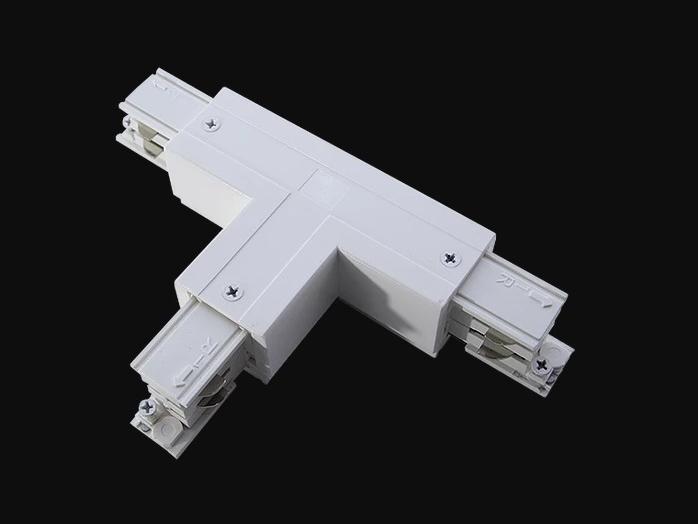

Коннектор угловой для соединения секций под углом в 90 °	Коннектор для Т-образного соединения

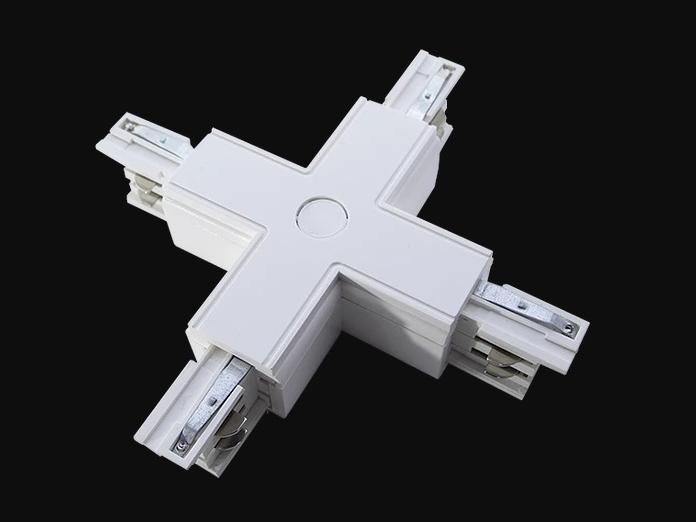

Коннектор Х-образный для соединения четырех секций в одну систему	Коннектор гибкий, используется для соединения треков на разных высотах

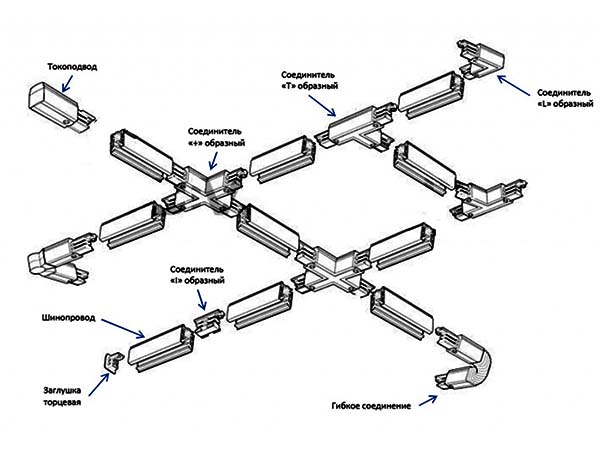

Как выглядит готовая конструкция, графически отображено на этом примере:

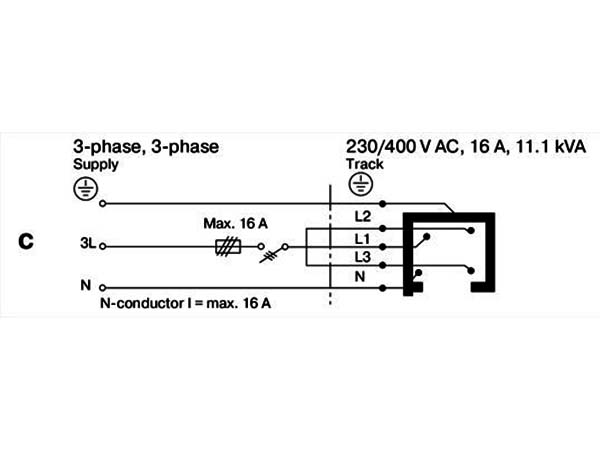

Схема подключения светильников на треке

Подключение шинопровода проводится по таким схемам:

Обычный шинопровод	Управляемый шинопровод

Если предполагается установка большой конструкции (несколько треков по всей поверхности потолка с десятком и более светильников); шинопровод можно подключить на три фазы. Таким образом разные источники света будут включаться с разных выключателей. Это удобно для больших офисных помещений, тогда как для жилых комнат в большинстве случаев достаточно подключения на одну фазу.

Как подключить светильник к шинопроводу

После установки шинопровода подключают прожекторы. Они комплектуются зажимами, с которыми удобно подвешивать и снимать прожекторы с реек. Для подключения светильника зажим переводят в выключенное состояние (обозначается «OFF» или «0»).

Определившись с местом установки, основание вставляется в разъем шинопровода, а зажим поворачивается на 90 градусов. На этом все, система готова к работе!

Как двигать прожектор по шине

С треками можно менять положение источников света в любое время, тем самым освещая те или иные участки помещения. Но двигать их по шинопроводу без отключения от сети не рекомендуем. Во-первых, сделать это будет непросто, поскольку прожектор находится в зафиксированном состоянии. Во-вторых, так можно расшатать крепление к потолку, а то и повредить адаптер.

Для того, чтобы изменить место расположения прожектора, сначала отключают его питание (положение "OFF" или "0" на адаптере). После поворачивают фиксатор на 90 градусов и снимают светильник. В новом месте расположения адаптер вставляют в трек и поворачивают фиксатор.

Трехфазные и однофазные трековые светильники – в чем разница

Рейка трековой системы – это металлический короб, выполненный, чаще всего, из алюминия, внутри которого располагаются медные пластины – токопроводники. Количество пластин определяет фазность шины. Наиболее распространены:

• однофазные, в которых электрический ток проходит по основному проводу (L) и нейтральному;
• трехфазные – с тремя основными проводами (L1, L2, L3); каждый из которых может подключаться к нейтральному.

Трехфазные системы позволяют настроить три цепи питания, независимые друг от друга, работающие отдельно или вместе – по потребности. Это позволяет устанавливать на одну рейку разные типы источников света: например, LED лампочки и люминесцентные лампы. Включать их можно отдельно или одновременно. В однофазной системе все светильники подключаются вместе.

Также детальную информацию о работе трековых светильников вы можете получить из видео:

Купить трековый светильник разных видов, шинопровод и все необходимые комплектующие к ним можно в сети магазинов Brille или на нашем сайте. Приятных покупок.
