Трекові світильники

Що таке трекові світильники та як вони працюють

Трекові світильники - це система освітлення, де прожектори кріпляться до шинопроводу і живляться через нього. Від звичайних точкових відрізняються двома речами: по-перше, прожектор переміщається вздовж шини без будь-якого монтажу; по-друге, кожен прожектор повертається у будь-яку сторону, що дає точне налаштування напряму світла. Це робить трекові системи незамінними там, де потрібне акцентне або зонне освітлення.

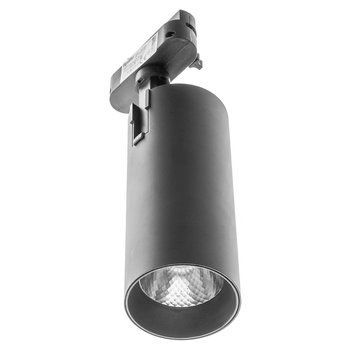

В основі конструкції - два або чотири провідники всередині алюмінієвого профілю. Прожектор підключається через контактний адаптер, який за один поворот фіксується у треку та замикає електричне коло. Весь цикл - від купівлі до першого ввімкнення - займає кілька годин навіть без досвіду електромонтажу.

Конструкція та принцип роботи шинопроводу

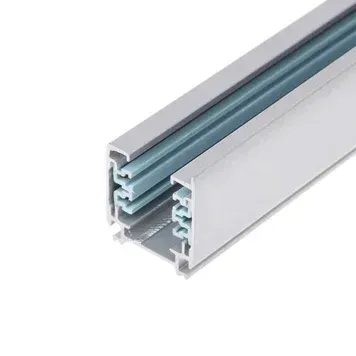

Шинопровід - алюмінієвий профіль із двома (однофазна система) або чотирма (трифазна) мідними шинами всередині. Нульовий і фазний провідники розведені так, щоб прожектор не можна було встановити неправильно. Стандартна довжина секцій - 1 м та 2 м. Шини з'єднуються прямими конекторами (I-тип), кутовими (L), Т-подібними, хрестовими (X) та торцевими заглушками.

Кожен шинопровід має максимальне навантаження: зазвичай 2200 Вт для однофазного та до 6600 Вт для трифазного. Розрахунок простий: підсумуйте потужність усіх прожекторів і залиште 20% запас. Наприклад, 8 прожекторів по 20 Вт = 160 Вт - цілком безпечно для однофазного треку з запасом у 14 разів.

Типи трекових систем: однофазні, трифазні та магнітні 48V

На ринку три основних стандарти. Вибір залежить від завдання: скільки незалежних зон потрібно, яка максимальна потужність і який бюджет. Кожен стандарт має власні прожектори - вони не взаємозамінні між системами.

Однофазна трекова система 220V

Найпоширеніший варіант для квартир, офісів і невеликих торгових точок. Усі прожектори на шині вмикаються одним вимикачем - це і перевага (простота), і обмеження (одна зона управління). Шинопровід підключається до звичайної проводки 220V як звичайний точковий світильник - без додаткового обладнання.

• Напруга живлення: 220V AC
• Кількість провідників у шині: 2 (фаза + нуль)
• Зон управління: 1
• Максимальне навантаження: до 2200 Вт
• Ціна шини від: 400 грн за 1 м

Підходить для: вітальня, кухня, спальня, коридор, невеликий магазин до 30 кв.м.

Трифазна трекова система 220V

Трифазний шинопровід має чотири провідники - три фази та нуль. Це дозволяє підключити прожектори до різних фаз і керувати ними незалежно: наприклад, виставкова зона, робоча зона і декоративне підсвічування окремо. Використовується переважно в магазинах, ресторанах, виставкових залах.

• Кількість незалежних зон: до 3
• Провідники у шині: 4 (три фази + нуль)
• Максимальне навантаження: до 6600 Вт
• Підходить для приміщень від: 40 кв.м і більше

Магнітна трекова система 48V DC

Принципово інша технологія - низьковольтний постійний струм 48V замість мережевих 220V. Прожектори кріпляться до шини магнітом без будь-яких інструментів: приклав, відпустив - готово. Шина може бути поверхневою або вбудованою в стелю (flush-mount), що дає ультратонкий профіль практично заподлицо зі стелею.

• Напруга: 48V DC (безпечна, не б'є навіть при торканні провідника)
• Кріплення прожектора: магнітне, без інструменту, за 1-2 секунди
• Встановлення шини: поверхневе або врізне заподлицо
• Особливості: профіль 15-20 мм, можливість диммінгу
• Ціна системи від: 620 грн за 1 м шини + блок живлення

Як вибрати трековий світильник: ключові параметри

Правильний вибір трекового прожектора починається з трьох питань: яка площа освітлення, яке приміщення і який ефект потрібен. Далі підбираємо потужність, кольорову температуру та кут засвіти - і тільки після цього дивимось на дизайн і колір корпусу.

Потужність і световий потік

Базова формула: потрібні лм = площа приміщення × норма освітленості в люксах. Для трекових систем норми такі:

• Спальня: 100-150 Лк. Кімната 15 кв.м = 2250 лм. 20 Вт LED дає ~1700 лм, потрібно 2 прожектори.
• Вітальня: 150-200 Лк. 25 кв.м = 4500 лм = 3 прожектори по 20 Вт або 3 по 26 Вт.
• Кухня: 300-500 Лк. 12 кв.м = 4800 лм мінімум = 3 прожектори по 26-35 Вт.
• Магазин одягу: 500-750 Лк. На кожні 2-3 кв.м - один прожектор 15-20 Вт із CRI 90+.
• Виставковий стенд / галерея: 750-1000 Лк. COB 20-35 Вт, кут 15-25°, CRI 95+.

Кольорова температура та CRI

Кельвіни визначають "тепло" або "холод" світла. CRI (Color Rendering Index) - наскільки природно виглядають кольори під цим світлом:

• 2700K (тепле біле): затишна атмосфера - спальня, вітальня зона відпочинку, ресторан
• 3000K (нейтральне тепле): кухня, кав'ярня, бутик одягу - найуніверсальніший варіант
• 4000K (нейтральне біле): офіс, читальня, торговий зал продуктів
• 5000-6500K (холодне біле): склад, виробничий цех, технічні приміщення

CRI 80+ достатньо для загального освітлення. CRI 90+ обов'язковий для магазинів одягу, ювелірних виробів, галерей і салонів краси - там колір товару має виглядати природно, як при денному світлі.

Кут освітлення

Кут розкриття прожектора визначає розмір освітленої плями та інтенсивність центральної частини:

• 15-20 градусів: акцентне підсвічування - картина, стелаж, прилавок з ювелірними виробами. Чітка, яскрава пляма.
• 24-36 градусів: універсальний кут - більшість житлових і торгових застосувань.
• 45-60 градусів: м'яке зонне освітлення, широке охоплення стін і простору. Мінімум тіней.

Технічні характеристики трекових прожекторів: що означають цифри

У назві більшості моделей зашифровані всі ключові параметри. Наприклад, KW-213/20W WW BK означає: серія KW-213, потужність 20 Вт, тепло-біле світло (WW - Warm White, 2700K), чорний корпус (BK - Black). NW - нейтральне біле (4000K), CW - холодне біле (6000-6500K), WH - білий корпус. COB у назві означає технологію Chip on Board.

LED vs COB: яка технологія краща для трекових

У трекових прожекторах застосовують два типи LED-чіпів. Який обрати - залежить від завдання:

COB-прожектори дають "театральне" акцентне світло з чіткою, однорідною плямою - без пагорбів яскравості і тіней від кількох чіпів. Для загального освітлення кімнати стандартний LED-прожектор - оптимальний вибір за ціною та якістю.

Розрахунок кількості трекових світильників

Формула: N = (Площа x Норма Лк) / Потік одного прожектора (лм). На практиці зручніше користуватися готовими орієнтирами. Довідково: 20 Вт LED = 1600-1800 лм, 26 Вт = 2200 лм, 35 Вт = 2800-3000 лм.

Приклади розрахунку для різних приміщень

• Вітальня 20 кв.м, стеля 2.8 м: 20 x 200 Лк = 4000 лм. 20 Вт прожектор дає 1700 лм - потрібно 3 штуки. Шина 2 м + один з'єднувач або дві секції по 1 м.
• Кухня 12 кв.м: 12 x 400 Лк = 4800 лм - 3-4 прожектори по 26 Вт (2200 лм кожен).
• Магазин одягу 40 кв.м: 40 x 600 Лк = 24 000 лм - 14-16 прожекторів по 20 Вт. Потрібна трифазна система або три окремі однофазні лінії.
• Коридор 4 м завдовжки: 1 шина 4 м (дві секції по 2 м) + 3-4 прожектори по 10-15 Вт.
• Акцентне підсвічування 3-4 предметів: 4 прожектори по 10-20 Вт на одній шині 2 м. Зазвичай COB для чіткої плями.

Кількість прожекторів на одному шинопроводі обмежена максимальним навантаженням: 2200 Вт для однофазного. При 20-ватних прожекторах це теоретично до 110 штук, але на практиці встановлюють 6-20 на секцію для рівномірного розподілу навантаження та зручності управління.

Монтаж шинопроводу та підключення трекових світильників

Трекові LED системи монтуються трьома способами: накладно на стелю або стіну, на підвісах (троси або штанги) та врізно в гіпсокартонну стелю (тільки для магнітних треків). Найпростіший - накладний: шина кріпиться дюбелями через рівні отвори в корпусі.

Типи з'єднувачів шинопроводу

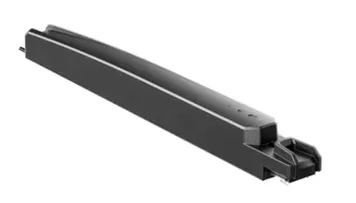

Щоб зібрати систему будь-якої конфігурації, використовують стандартні комплектуючі до трекових систем:

• Прямий (I): з'єднує дві секції в одну лінію - основний елемент будь-якої системи
• Кутовий горизонтальний (L): поворот на 90° в горизонтальній площині стелі
• Кутовий вертикальний (L2): спуск шини по стіні або кут між стелею і стіною
• Т-подібний (T): відгалуження - три шини з'єднуються в одній точці
• Хрестовий (X): чотири напрямки - для складних схем великих приміщень
• Заглушка (Cap): закриває відкритий торець шини для безпеки

Покрокова інструкція монтажу шинопроводу 220V

Для підключення потрібні кабель ВВГнг 3×1.5 мм², перфоратор і базові навички електромонтажу. Детальну відеоінструкцію дивіться на сторінці статті про підключення:

1. Розмітка: нанесіть лінію шини на стелю. Відступ від стіни - мінімум 30 см для однофазної, 40 см для трифазної системи.
2. Кріплення: закріпіть монтажні скоби або фіксатори шини через кожні 50-80 см. Для гіпсокартону - тільки в профіль або з анкерами Молли.
3. З'єднання секцій: вставте з'єднувачі між секціями, переконайтесь що контакти сидять рівно без перекосу.
4. Підключення живлення: підключіть вхідний кабель через торцевий живлячий конектор. Фаза - до фазного провідника, нуль - до нульового, заземлення - до корпусу шини.
5. Встановлення прожекторів: вставте адаптер у паз шини, поверніть на 90° за годинниковою стрілкою до клацання. Спрямуйте прожектор у потрібний бік.
6. Перевірка: ввімкніть вимикач і переконайтесь, що всі прожектори спрацювали одночасно.

Трекові світильники в інтер'єрі: кухня, вітальня, магазин

Трекові системи органічно вписуються в будь-який стиль: мінімалізм (чорні або білі накладні шини), лофт (металеві деталі, відкрита проводка), хай-тек (магнітні вбудовані треки з ультратонким профілем). Кілька практичних рекомендацій по приміщеннях:

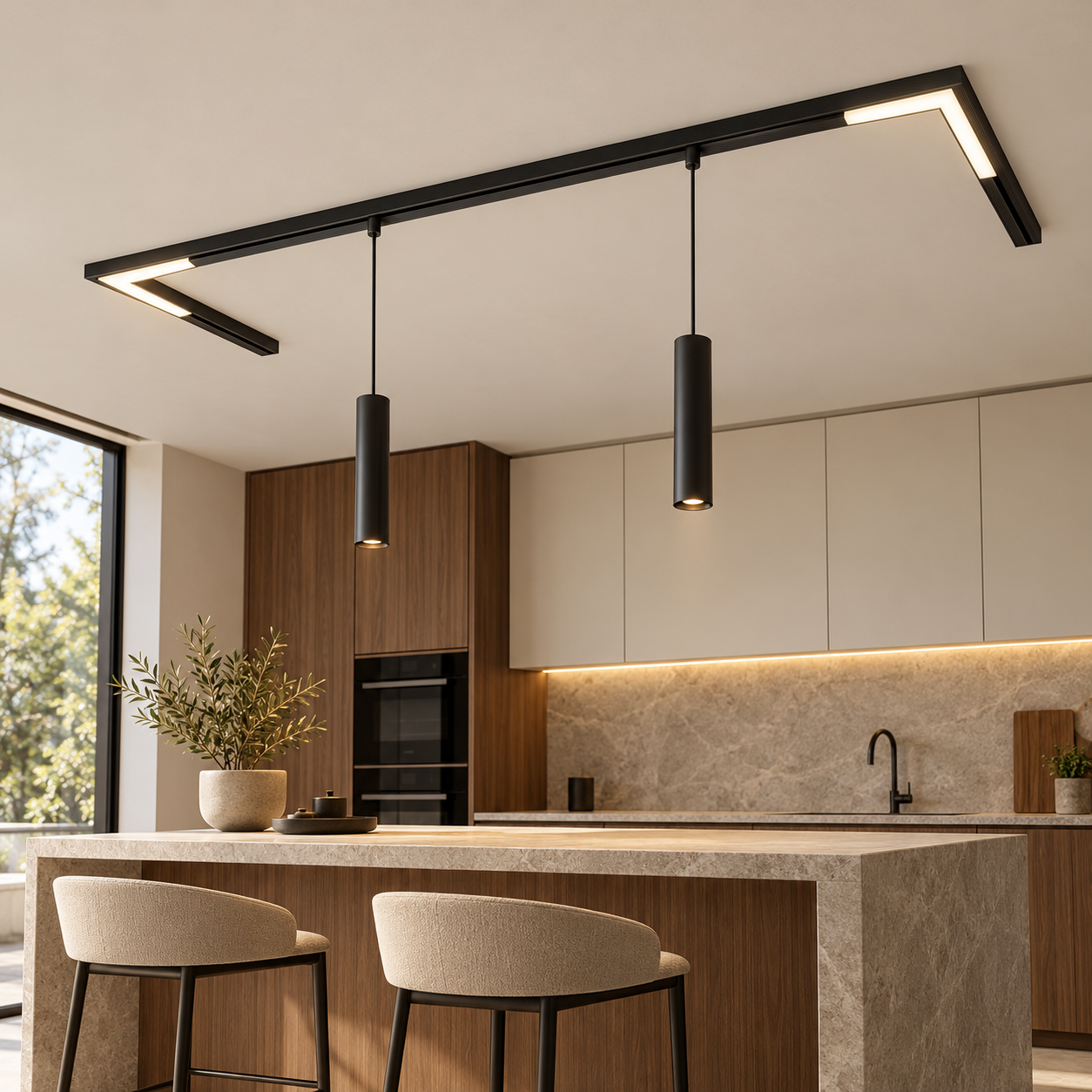

• Кухня: шина над робочою стільницею паралельно фасадам. Кухонні трекові - 3000-4000K, IP20 мінімум. Два прожектори на 90 см стільниці - оптимально.

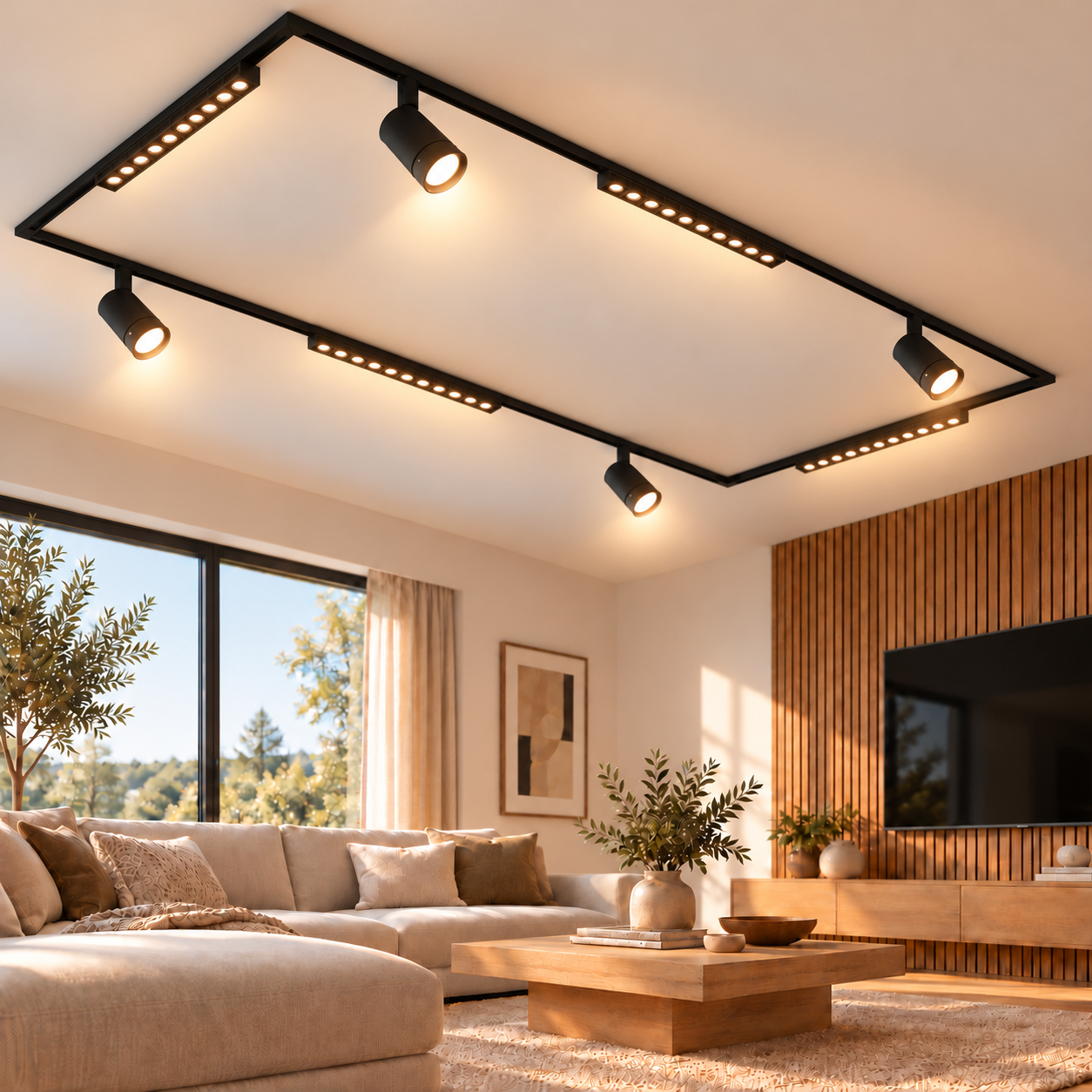

• Вітальня: шина по периметру або дві паралельні по центру. Частину прожекторів спрямуйте на стіни і картини - це дає глибину простору і позбавляє від "прожекторного" ефекту.
• Спальня: трекові для спальні замінюють люстру і два бра одночасно. Шина над ліжком + два прожектори для читання під кутом 30-45° до матраца - класична схема.
• Магазин одягу: трифазна система з прожекторами CRI 92+ по 3000K. Товар виглядає як при природному освітленні, колір не спотворюється. Акцентні COB-прожектори на вітрину - обов'язково.
• Галерея / виставковий простір: магнітна система з вузьковугловими COB 15° - чіткі плями на полотнах без бліків і тіней від крайніх чіпів. CRI 95+ - стандарт для мистецьких просторів.

Щодо кольору корпусу: чорні прожектори (чорні трекові) акцентують увагу на освітлених об'єктах і стають менш помітними в темних інтер'єрах. Білі - зливаються зі стелею, ідеальні для скандинавського та мінімалістичного стилю. Є також поворотні моделі з регульованим кутом нахилу 355° - для максимальної гнучкості.

Асортимент трекових світильників у Brille

В Brille представлено 492 моделі трекових систем для будь-якого завдання і бюджету. Базова серія KW-213/214 - доступні поворотні прожектори від 520 грн для домашнього застосування. Серія KW-223/226 - модернові моделі з покращеним алюмінієвим радіатором для магазинів і ресторанів. COB-серія KW-209 потужністю 35 Вт - рішення для галерей, бутиків і акцентного підсвічування з CRI 90+.

Для магнітних треків 48V доступні: серія KW-290/291 (10-24 Вт, від 320 грн), KW-293 поворотний 355°, KW-296 кутовий, KW-300/301 лінійні (суцільна смуга світла замість точкового прожектора). Шинопроводи для магнітних систем: накладні HD-29, HD-30 і врізні HD-29A. Блоки живлення 100 Вт та 200 Вт в наявності.

До трекових систем є все необхідне: шинопроводи 1 м та 2 м, усі типи з'єднувачів, підвіси, заглушки. Все в одному місці - не потрібно шукати сумісні комплектуючі в різних магазинах і ризикувати несумісністю.
