Як зібрати гнучку трекову систему?
Гнучку трекову систему збирають із чотирьох частин: стрічки-шинопроводу на 48 В завдовжки до 10 м, блока живлення на 100 або 200 Вт, тримачів із шарнірними з'єднувачами і світлових модулів. Монтаж займає чотири кроки: закріпити тримачі по траєкторії, вкласти стрічку й задати їй форму, підключити живлення і поставити світильники в будь-якій точці. Інструмент потрібен тільки на першому кроці, а мережеву частину блока живлення підключає електрик.
У Brille це серія HD-32: стрічка чорного або помаранчевого кольору, п'ять розумних модулів від 1 200 грн і блоки живлення, зокрема з Bluetooth. Усі деталі зібрані на сторінці гнучкі трекові системи.
Звичайна люстра дає світло в одній точці, точкові світильники прив'язані до отворів у стелі. Гнучкий трек працює інакше: це лінія світла, яку можна провести там, де вона потрібна саме вам. Над диваном, навколо обіднього столу, по стіні над ліжком. Нижче розібрано, з яких деталей складається система HD-32, як її зібрати і що з неї можна зробити вдома, в офісі чи кав'ярні.
Зміст статті
Що таке гнучка трекова система
Гнучка трекова система - це шинопровід на безпечних 48 В, який вигинається по будь-якій траєкторії: хвилею, дугою, колом, S-лінією, з переходом зі стелі на стіну. Світильники кріпляться в будь-якій точці стрічки і переставляються без інструментів.
Класичні трекові світильники стоять на прямому алюмінієвому профілі. Повернути таку лінію можна лише кутовим з'єднувачем під 90°, а плавну дугу не зробиш зовсім. Гнучка стрічка знімає це обмеження: вона гнеться руками під час монтажу і тримає задану форму на тримачах. Тому трасу малюють під інтер'єр, а не під геометрію профілю.
Напруга 48 В постійного струму належить до безпечної наднизької. На стрічці немає 220 В, тож доторк під час монтажу чи заміни світильника не становить небезпеки. Мережеву напругу перетворює блок живлення, і тільки його підключають до проводки.
| Параметр | Гнучка HD-32 | Магнітна система | Класичний трек 220 В |
|---|---|---|---|
| Форма траси | Будь-яка: дуги, хвилі, кола | Прямі ділянки і кути | Прямі ділянки і кути |
| Напруга на шині | 48 В | 48 В | 220 В |
| Монтаж | Накладний, на тримачах | Накладний, підвісний, вбудований | Накладний, підвісний |
| Світильники | 5 модулів серії HD-32 | Магнітні модулі своєї серії | Будь-які однофазні |
| Для чого найкраще | Дизайн-лінія, акцент форми | Тонка лінія урівень зі стелею | Прості прямі траси |
Якщо потрібна пряма лінія, вбудована в стелю, подивіться магнітні трекові світильники. Для простих прямих трас на 220 В підійдуть класичні шинопроводи.

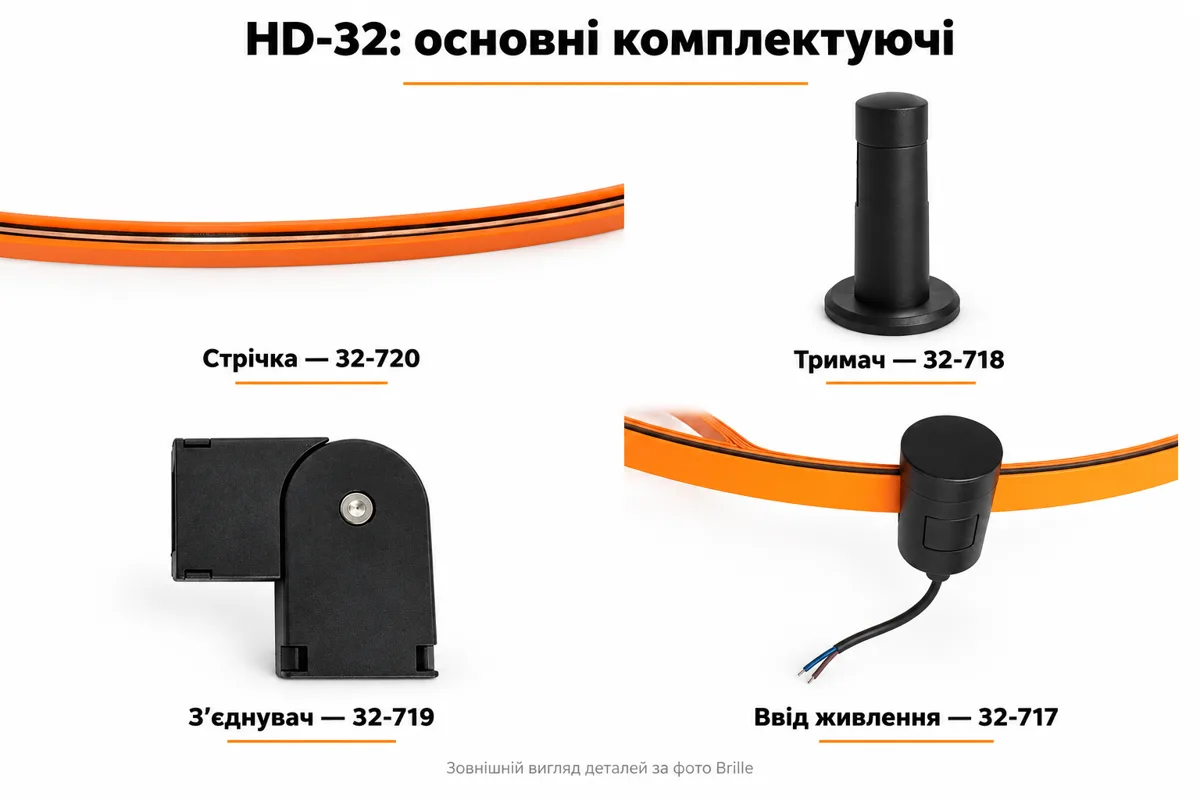

З чого складається система HD-32
Систему збирають як конструктор. Кожна деталь відповідає за одну задачу, тож комплект легко підібрати під конкретну кімнату. Нижче вся система на одній схемі з підписами артикулів.
Стрічка-шинопровід
Основа системи - гнучка стрічка з мідними струмопровідними доріжками всередині. Одна стрічка буває завдовжки до 10 м, і цього вистачає на велику дугу у вітальні чи трасу вздовж кухні. Кольорів два: чорний шинопровід HD-32 і помаранчевий, ціна від 600 грн.
Колір задає характер усього рішення. Чорна стрічка на білій стелі читається як графічна лінія і пасує мінімалізму, лофту, скандинавському стилю. Помаранчева сама стає декором: вона добре звучить на світлих стінах, у дитячій, у кав'ярні чи шоурумі.
Живлення: блок на стрічці або схований
Блок живлення перетворює 220 В на 48 В. На одну систему ставлять один блок: 100 Вт, 200 Вт або 100 Вт з Bluetooth для керування зі смартфона.
- Блок прямо на стрічці - найпростіший варіант: блок кріпиться на шину і живить її без додаткових деталей.
- Схований блок - якщо на стелі має бути тільки лінія світла, блок ставлять у нішу, за шафу чи над натяжною стелею, а на стрічку - ввідний модуль. Він кабелем подає 48 В від схованого блока.
Тримачі і шарнірний з'єднувач
Тримач фіксує стрічку на стелі чи стіні і задає їй форму. На прямих ділянках їх ставлять рідше, на вигинах частіше: так дуга виходить рівною і не "пливе". Шарнірний з'єднувач стикує дві стрічки прямо або під кутом. Він потрібен на переході зі стелі на стіну, в обході балки чи коли траса довша за одну стрічку.
П'ять світлових модулів
| Модуль | Потужність | Яке світло дає | Де доречний | Ціна |
|---|---|---|---|---|
| Поворотний спот KW-240 | 10 Вт | Спрямований промінь | Картини, полиці, стільниця | 1 200 грн |
| Труба, U-модуль KW-241 | 10 Вт | Світна дуга 1,1 м | Декоративний акцент над диваном | 1 800 грн |
| Конус KW-242 | 7 Вт | Світло вниз | Над столом, островом, барною стійкою | 2 200 грн |
| Лінійний KW-243 | 24 Вт | Рівна світна лінія 60 см | Загальне світло, робоча зона | 1 600 грн |
| Куля KW-244 | 5 Вт | Розсіяне на всі боки | Спальня, дитяча, м'який фон | 1 200 грн |
Усі модулі працюють від 48 В, димуються і змінюють відтінок світла, індекс передачі кольору понад 80. Модуль ставиться в будь-яку точку стрічки і знімається так само просто, тож світло можна переставити за хвилину.
Як зібрати систему за 4 кроки
Увесь монтаж вміщується в хвилинне відео. Нижче ті самі кроки текстом, з поясненнями, на що звернути увагу.
Гнучка трекова система HD-32: склад, монтаж за 4 кроки і готові рішення в інтер'єрі
- Закріпіть тримачі по траєкторії. Спершу розмітьте трасу на стелі чи стіні, потім закріпіть тримачі. Це єдиний крок, де потрібен дриль.
- Вкладіть стрічку і задайте форму. Стрічка вкладається в тримачі й гнеться руками. На переході зі стелі на стіну чи на стику двох стрічок ставлять шарнірний з'єднувач.
- Підключіть живлення. Поставте блок живлення на стрічку або сховайте його і під'єднайте через ввідний модуль. Мережевий кабель 220 В до блока підводить електрик.
- Поставте світильники. Модулі кріпляться в будь-якій точці стрічки без додаткових інструментів. Їх можна переставляти, додавати і знімати коли завгодно.
Як розрахувати комплект під свою кімнату
Перед покупкою варто прикинути чотири цифри. Це займає кілька хвилин і рятує від другої поїздки по деталі.
- Довжина траси. Виміряйте шлях лінії рулеткою або шнурком по розмітці і додайте 10-15 % на вигини. Якщо вийшло понад 10 м, знадобиться друга стрічка і шарнірний з'єднувач.
- Кількість тримачів. Порахуйте їх за розміткою: на прямих ділянках рідше, на дугах і хвилях частіше.
- Модулі. Визначте, що має робити світло: загальне освітлення дають лінійні модулі, акценти - споти і конуси, атмосферу - кулі й U-модуль.
- Блок живлення. Складіть потужність модулів і додайте 20-30 % запасу. До 75-80 Вт модулів вистачає блока на 100 Вт, більше - потрібен 200 Вт.
| Кімната | Траса | Модулі | Потужність | Блок |
|---|---|---|---|---|
| Вітальня 20 м² | Спіраль або два кола на стелі | 4 споти, 1 лінійний, 2 кулі | 74 Вт | 100 Вт |
| Спальня 14 м² | S-хвиля на стіні над ліжком | 3 кулі, 1 конус | 22 Вт | 100 Вт |
| Кухня 10 м² | Дуга над столом і лінія над робочою зоною | 3 конуси, 1 лінійний | 45 Вт | 100 Вт |
| Кабінет 12 м² | Лінія вздовж стелажів | 5 спотів, 1 лінійний | 74 Вт | 100 Вт |
| Кав'ярня 40 м² | Траса з переходом стеля-стіна | 8 спотів, 3 лінійні, 4 конуси | 180 Вт | 200 Вт |
6 готових рішень в інтер'єрі
Гнучкий трек не має "правильної" форми, тому найкраще думати від задачі кімнати. Ось шість сценаріїв, з яких зручно почати, з чесними плюсами і мінусами кожного.

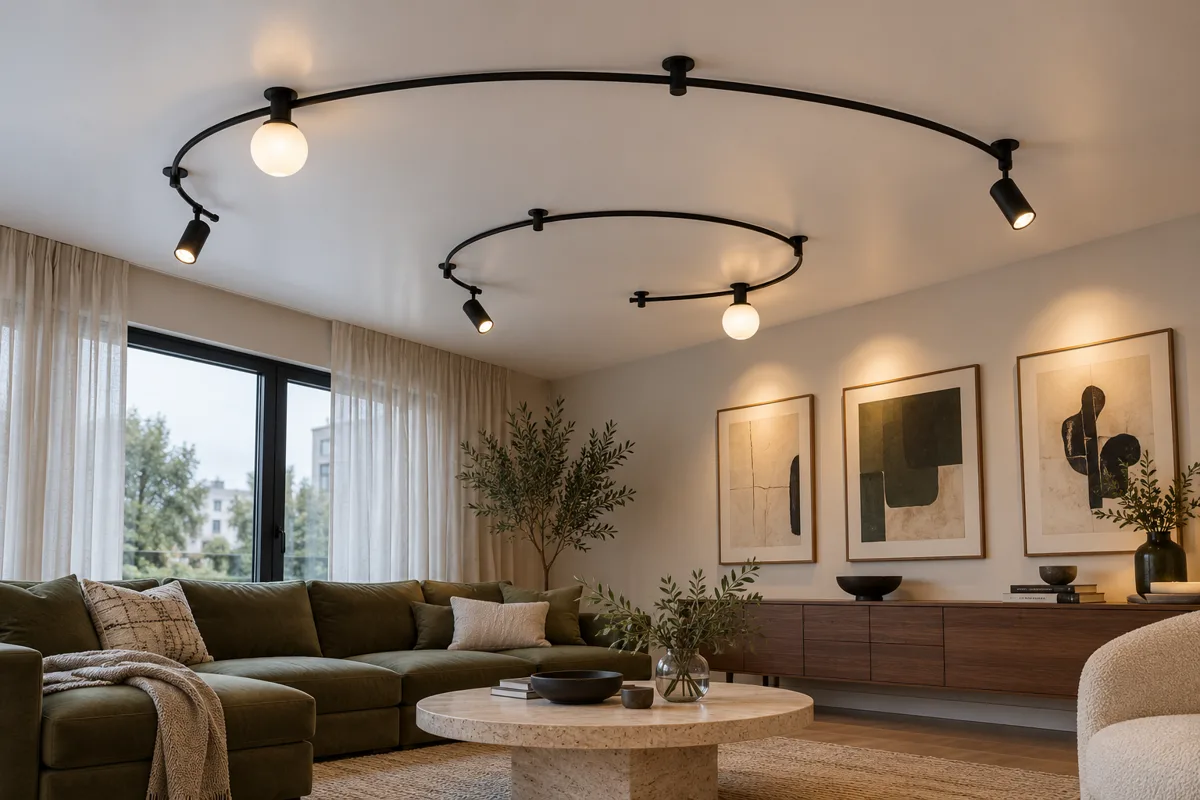

Вітальня: кола і спіраль замість люстри
З чого зібрано: чорна стрічка спіраллю на стелі, поворотні споти на картини і диван, кулі для фонового світла. Плюс: одна траса дає і загальне, і акцентне світло, а люстра стає зайвою. Мінус: на низькій стелі велика спіраль може здаватися масивною, тут краще одне коло.

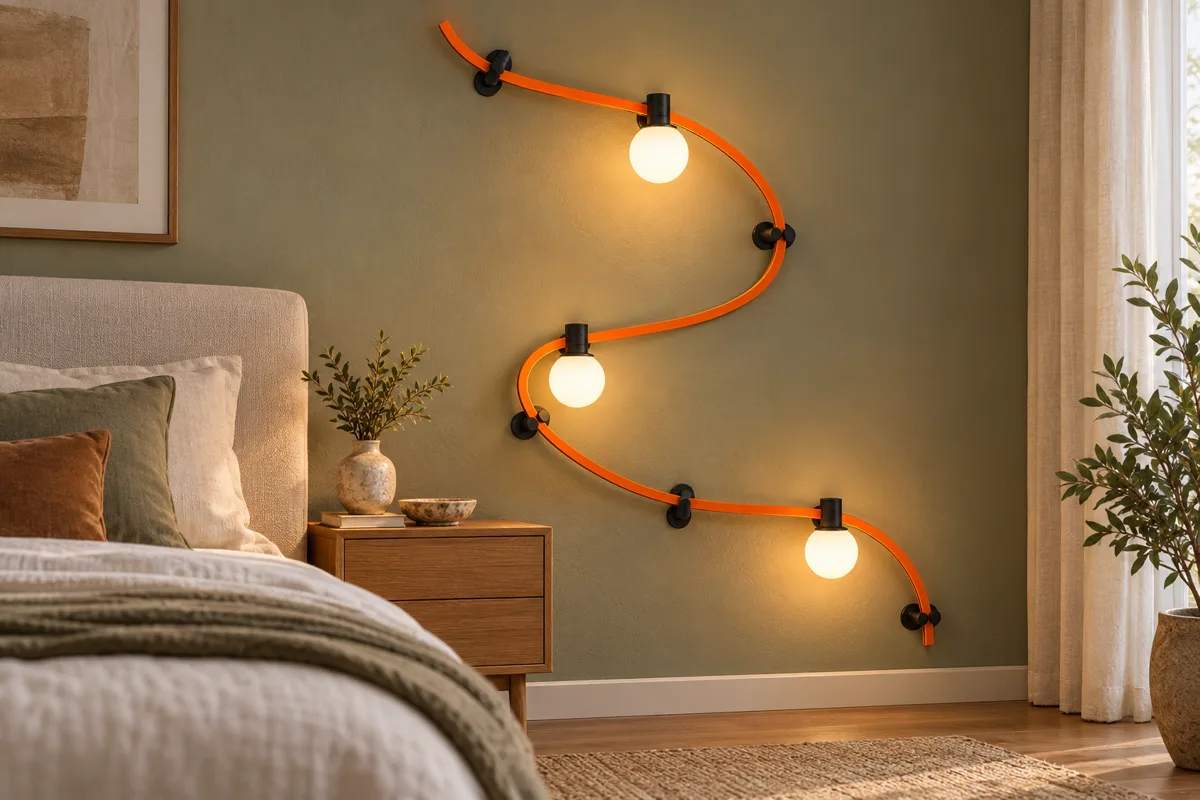

Спальня: S-хвиля над узголів'ям
З чого зібрано: помаранчева стрічка хвилею по стіні, 3-4 кулі на рівні приліжкових бра. Плюс: замінює дві бра і стає арт-об'єктом над ліжком, світло м'яке і тепле. Мінус: для читання краще додати один конус або спот, бо кулі світять розсіяно.
Дитяча: яскрава хвиля з кулями
З чого зібрано: помаранчева стрічка під стелею, кулі над ліжком і зоною ігор, спот над столом. Плюс: коли кімната "доросліє", модулі просто переставляють: замість куль ставлять споти над робочим столом. Мінус: яскравий колір шини підходить не кожному інтер'єру, для спокійної дитячої беріть чорну.

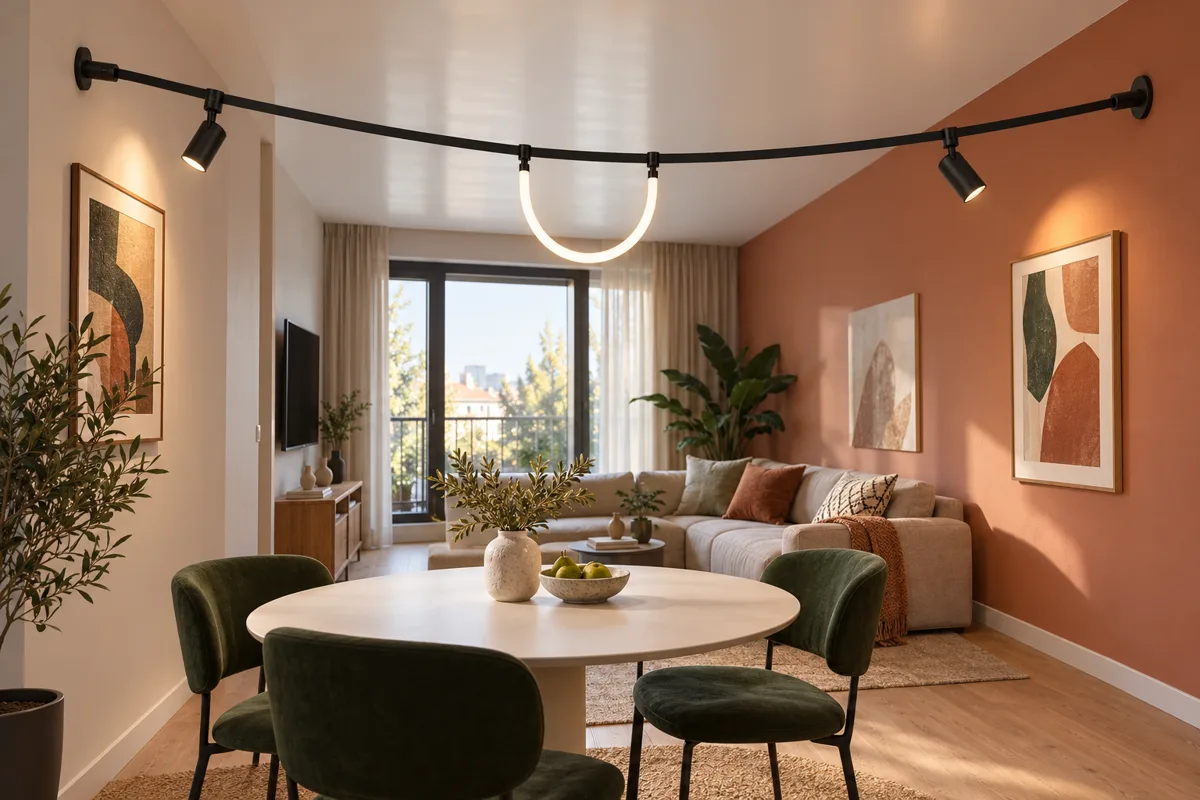

Кухня і обідня зона: дуга над столом
З чого зібрано: дуга над обіднім столом з конусами або U-модулем, пряма ділянка з лінійним модулем над робочою зоною. Плюс: світло точно там, де їдять і готують, без окремих підвісів. Мінус: над плитою і мийкою трек ставлять з відступом, щоб на модулі не потрапляли пара і бризки.
Кабінет і домашній офіс: ритм спотів
З чого зібрано: лінія вздовж стелажів, поворотні споти на полиці, лінійний модуль над столом. Плюс: стіл отримує рівне робоче світло, а стелажі - акцент, як у бібліотеці. Мінус: для довгої роботи за комп'ютером додайте нейтральний відтінок і стежте, щоб споти не били в монітор.
Коридор, натяжна стеля і комерційні простори
З чого зібрано: у коридорі - лінія, що повторює вигин стіни, і споти на дзеркало та шафу; у кав'ярні чи шоурумі - траса з переходом стеля-стіна і спотами на вітрини. Плюс: вузький простір отримує динаміку, а в комерції експозицію можна переосвітити за хвилини. Мінус: на натяжній стелі закладні під тримачі треба поставити до натягування полотна. Інші варіанти для таких стель зібрані в розділах світильники для натяжних стель і трекові світильники для натяжної стелі.
| Рішення | Модулі | Колір стрічки | Складність монтажу |
|---|---|---|---|
| Вітальня, спіраль | Споти, кулі, лінійний | Чорний | Середня |
| Спальня, S-хвиля | Кулі, конус | Помаранчевий або чорний | Проста |
| Дитяча, хвиля | Кулі, спот | Помаранчевий | Проста |
| Кухня, дуга над столом | Конуси, U-модуль, лінійний | Чорний | Середня |
| Кабінет, ритм спотів | Споти, лінійний | Чорний | Проста |
| Коридор, кав'ярня | Споти, конуси, лінійні | Будь-який | Середня, на натяжній стелі складніша |
Більше прикладів трекового світла в інтер'єрі є в статті трекові світильники в інтер'єрі.
Керування світлом зі смартфона
Усі модулі HD-32 розумні: вони димуються і змінюють відтінок світла від теплого до холодного. З блоком живлення з Bluetooth яскравістю і відтінком керують зі смартфона, без окремого пульта чи вимикачів на кожну групу.

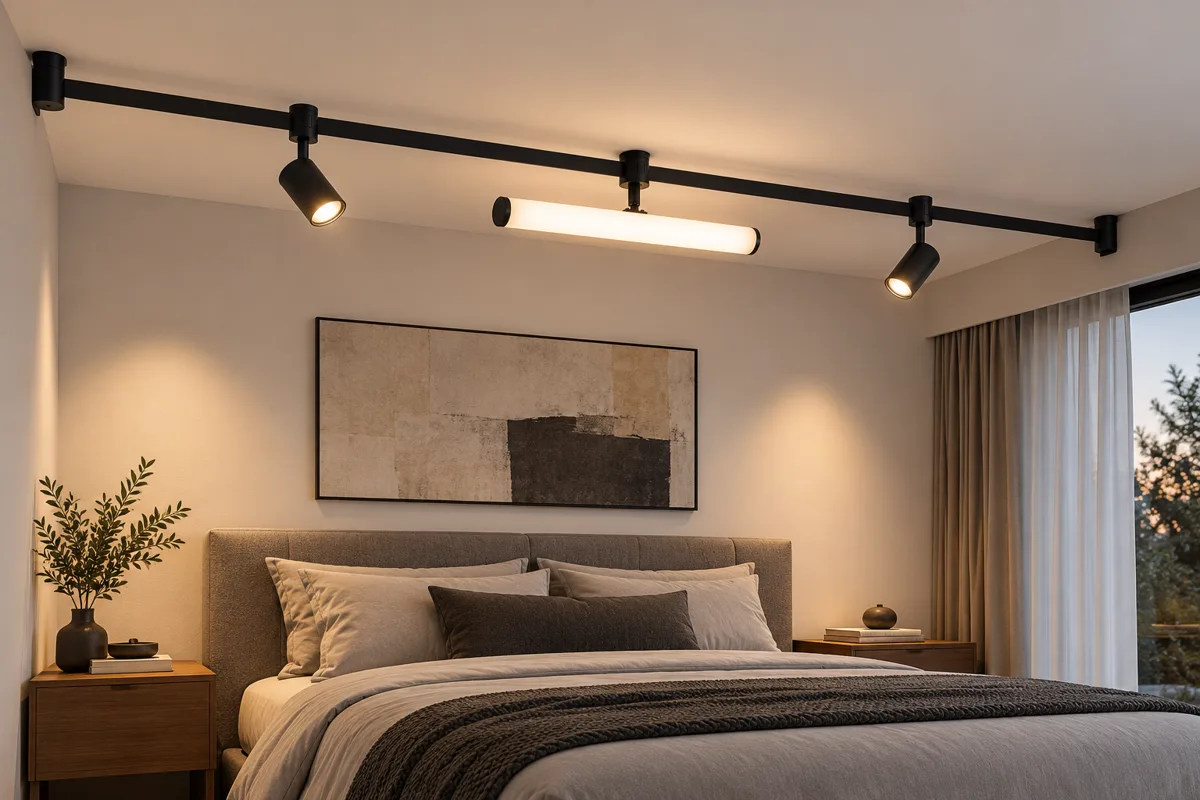

- Вечір - теплий відтінок і низька яскравість, світять тільки кулі та U-модуль.
- Робота і готування - нейтральне світло на повну, вмикаються лінійні модулі і конуси.
- Нічне світло - мінімальна яскравість, щоб пройти кімнатою, не вмикаючи все.
Переваги і недоліки гнучкого треку
Переваги
- Будь-яка форма траси без кутових вставок
- Світло переставляють за хвилини, без електрика і нових отворів
- Накладний монтаж, можна додати після ремонту
- Безпечні 48 В на стрічці і модулях
- Димування, зміна відтінку, керування зі смартфона
Недоліки
- На шину ставляться тільки модулі серії HD-32
- Стрічка завжди на виду, її не вбудовують у стелю
- Один блок живлення обмежує сумарну потужність
- Мережеву частину все одно підключає електрик
Типові помилки при плануванні
- Свердлити без розмітки. Дуга, яка гарно виглядала в голові, на стелі може вийти кривою. Спершу скотч, потім тримачі.
- Брати блок впритул. Без запасу 20-30 % новий модуль уже не додаси, а блок працює на межі.
- Одні кулі в робочій зоні. Розсіяного світла мало для кухні чи столу, туди потрібні конуси або лінійний модуль.
- Забути про натяжну стелю. Закладні під тримачі ставлять до монтажу полотна, а не після.
- Сховати блок без доступу. Якщо блок над стелею чи в ніші, до нього має бути технологічний отвір.
Часті питання
Якої довжини буває стрічка HD-32?
Одна стрічка - до 10 м. Для довшої траси дві стрічки з'єднують шарнірним з'єднувачем, але сумарна потужність модулів має вкладатися в можливості блока живлення.
Чи можна змонтувати гнучкий трек на натяжну стелю?
Так. Під траєкторію треку до натягування полотна кріплять закладні, на них - тримачі. Блок живлення ховають над стелею з доступом. Модулі легкі і гріються слабо, тож полотну не шкодять.
Чим гнучка трекова система відрізняється від магнітної?
Обидві працюють на 48 В. Магнітна - це жорсткий профіль з прямими ділянками, його часто вбудовують урівень зі стелею. Гнучка вигинається по будь-якій траєкторії і монтується накладним способом. Модулі двох систем між собою не сумісні.
Чи можна додати світильники пізніше?
Так, у будь-який момент і в будь-яку точку стрічки. Єдине обмеження - запас потужності блока живлення, тому блок краще брати з запасом.
Скільки коштує стартовий комплект?
Ціни деталей у Brille: гнучкий шинопровід від 600 грн, блок живлення 100 Вт - 1 500 грн, 200 Вт - 1 800 грн, з Bluetooth - 2 500 грн, тримач - 150 грн, шарнірний з'єднувач - 350 грн, ввідний модуль - 400 грн, світильники від 1 200 грн. Точна сума залежить від довжини траси і кількості модулів.
Чи можна ставити на HD-32 світильники інших серій?
Ні. На гнучку шину ставляться тільки модулі HD-32: поворотний спот, труба (U-модуль), конус, лінійний світильник і куля. Однофазні та магнітні світильники мають інший тип контакту і напругу.
Усі деталі системи з цінами і наявністю зібрані на сторінці гнучкі трекові системи HD-32. Подивитися систему наживо і зібрати комплект під свою кімнату допоможуть консультанти в 23 магазинах Brille по Україні.
